Lire les résultats
Le panneau résultats (colonne droite, 340 px fixe) concentre la synthèse de l'analyse. Cette page explique comment interpréter chaque élément affiché après avoir cliqué sur Analyse mise à jour.
Déclencher l'analyse
Panneau de configuration
→
Analyse mise à jour (bas du panneau)
| État du bouton | Signification |
|---|---|
| Icône coche + "Analyse mise à jour" | Backend disponible. Résultats calculés avec la base de référence complète. |
| Spinner + "Analyse backend…" | Requête en cours vers POST /api/prospection/analyse. Durée typique < 2 s. |
| Bouton désactivé + message licence | Licence energy_mining inactive. Le panneau résultats affiche le message de restriction. |
| Calcul côté client (mode dégradé) | Backend indisponible. Graphiques recalculés localement ; correspondances de gisements absentes. |
Le score global
Affiché en haut du panneau résultats, de 0 à 100, avec une fourchette d'incertitude (score min / score max).

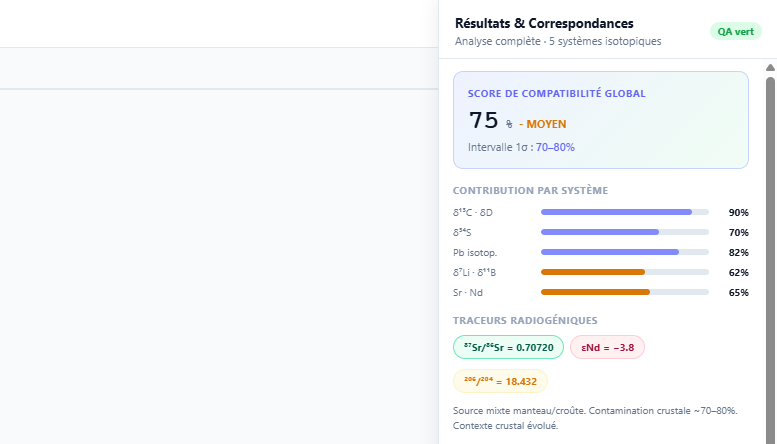

Figure 1 : Score global avec fourchette d'incertitude. Les contributions par système sont affichées sous la valeur principale.
Pondération appliquée (les poids sont renormalisés si un système est absent) :
| Contribution | Poids | Calculé depuis |
|---|---|---|
| Maturité organique (δ13C) | 25 % | Niveau de confiance du stade identifié (haute=0,90 / moyenne=0,75 / basse=0,55) |
| Distalité δ34S | 20 % | Déviation à la ligne de base en unités sigma, plafonnée à 1,0 |
| Plomb isotopique | 20 % | Cohérence de la fraction crustale estimée |
| Lithium (δ7Li / [Li]) | 25 % | Score de potentiel salar normalisé à 100 |
| Sr / Nd | 10 % | Cohérence de la source géochimique (valeur fixe 0,65 si renseigné) |
Un score de 85 calculé sur un seul système (Li uniquement) est moins robuste qu'un score de 70 calculé sur quatre systèmes. Regardez toujours le nombre de contributions actives affiché sous le score.
La fiche de maturité
La Tmax estimée est le point central de la plage pour le stade identifié. Elle est utilisée pour calculer les facteurs de fractionnement affichés en bas du panneau. Exemple pour un stade dry_gas kérogène II (Tmax ≈ 480 °C) :
- SO₄aq–H₂Saq : Δ ≈ 14,3 ‰ (facteurs a, b, c de la base, calculés à T = 480 + 273,15 K)
- CO₂–CH₄ : Δ ≈ 18,7 ‰
- quartz–H₂O : Δ ≈ 4,5 ‰
Les correspondances de gisements
Jusqu'à 8 correspondances sont retournées, triées par score gaussien décroissant. Seuls les gisements avec un accord ≤ 3σ sur au moins un système commun sont inclus.

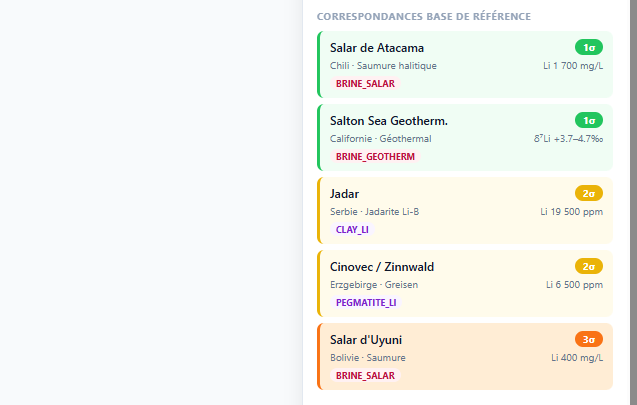

Figure 2 : Cartes de correspondance. La couleur du bord gauche indique le niveau d'accord sigma. Chaque carte affiche le nom, le pays, le type de dépôt, le score et le nombre de systèmes comparés.
| Couleur | Niveau sigma | Signification |
|---|---|---|
| ■ Vert | 1σ - score ≥ 0,95 | La mesure se situe dans la plage centrale du gisement de référence. |
| ■ Ambre | 2σ - score 0,68 – 0,95 | Correspondance probable à 95 %. |
| ■ Orange | 3σ - score 0,40 – 0,68 | Correspondance possible. À confirmer par d'autres systèmes. |
Une correspondance forte indique une similitude isotopique avec un gisement connu, pas une certitude génétique. La géologie locale, la tectonique et les données de terrain restent indispensables.
Les facteurs de fractionnement calculés
En bas du panneau résultats, 7 paires de phases prioritaires sont affichées calculées à la Tmax estimée. La formule appliquée est :
Δ = a × 10⁶ / T² + b × 10³ / T + c (T en Kelvin)
Paires prioritaires affichées par défaut :
| Paire | Système | T valide | Δ @ 200 °C | Δ @ 300 °C |
|---|---|---|---|---|
| SO₄aq–H₂Saq | δ34S | 100–600 °C | +28,3 ‰ | +19,1 ‰ |
| anhydrite–H₂Saq | δ34S | 100–400 °C | +26,8 ‰ | +18,3 ‰ |
| pyrite–galène (géotherm.) | δ34S | 150–500 °C | +4,6 ‰ | +3,1 ‰ |
| quartz–H₂O (géotherm.) | δ18O | 200–600 °C | +11,7 ‰ | +6,9 ‰ |
| calcite–H₂O (géotherm.) | δ18O | 0–350 °C | +5,7 ‰ | −1,0 ‰ |
| CO₂–CH₄ (géotherm.) | δ13C | 0–700 °C | +50,9 ‰ | +34,7 ‰ |
| fluid–muscovite | δ7Li | 25–500 °C | +8,5 ‰ | +5,6 ‰ |
Si la Tmax estimée sort de la plage de validité d'une paire, le champ in_range: false est retourné dans l'API et la valeur est affichée en italique avec un avertissement dans l'interface.
Numéro de session
Après chaque analyse réussie, le numéro de session est visible dans la barre de titre (ex. : Session #42). Voir Sessions d'analyse pour retrouver et exporter les résultats.
