Fractionnements isotopiques
IsoFind Nexus est le module d'analyse avancée d'IsoFind. Il permet de modéliser explicitement les processus géochimiques qui génèrent des signatures isotopiques, de les relier à leur contexte physico-chimique, et de comparer les résultats aux données de la base. Cette page présente les fondements du module et la logique des fractionnements. Les pages suivantes décrivent chaque composante en détail.
Qu'est-ce que le Nexus
Un signal isotopique ne s'interprète jamais isolément. Il dépend du ou des processus géochimiques qui l'ont produit : fractionnement cinétique, équilibre thermodynamique, adsorption sur phases minérales, évaporation, dissolution. Il dépend aussi du contexte chimique dans lequel ces processus ont eu lieu : pH, état redox, spéciation des éléments en solution, température.
Le Nexus est le module d'IsoFind qui structure cette interprétation. Il ne génère pas de conclusions automatiques. Il fournit un cadre dans lequel chaque hypothèse est explicite, chaque paramètre est documenté, et chaque étape du raisonnement est traçable.

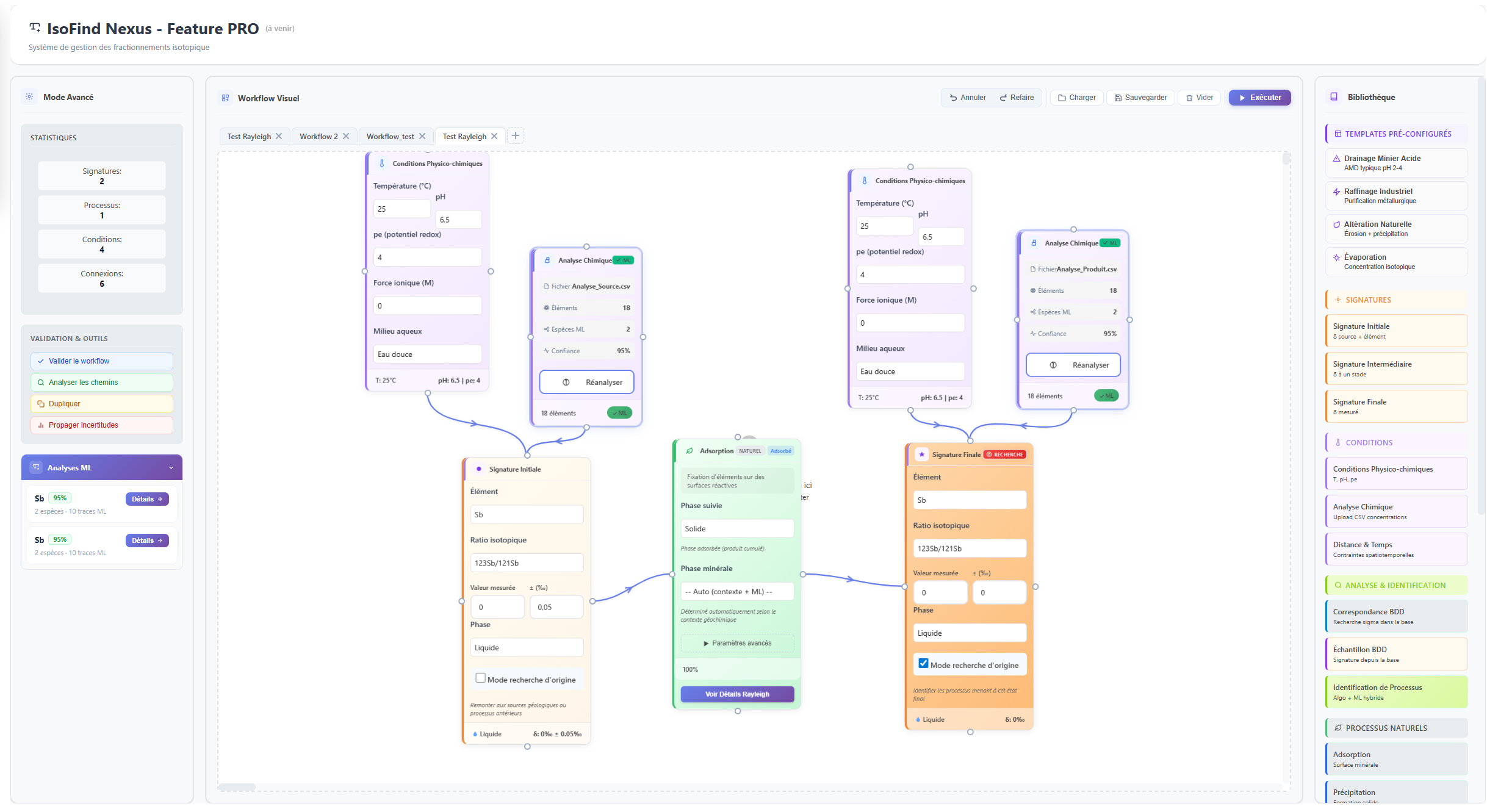

Figure 1 : Interface principale du Nexus avec le canvas de workflow et le panneau de processus.
Concrètement, le Nexus relie dans un seul environnement les éléments suivants, qui étaient jusqu'ici traités séparément par les géochimistes :
| Composante | Rôle dans le Nexus |
|---|---|
| Signatures isotopiques | Point de départ et point d'arrivée de chaque workflow. Valeur δ, incertitude, phase, matrice. |
| Processus géochimiques | Cartes représentant des transformations physico-chimiques explicites avec leurs paramètres. |
| Conditions chimiques | pH, pe, température, force ionique, milieu. Contexte dans lequel les processus opèrent. |
| Spéciation | Distribution des espèces en solution, états redox dominants, niveaux de confiance. |
| Modèles de fractionnement | Calculs explicites de type Rayleigh et cinétique avec vérification du bilan de masse. |
| Contextualisation ML | Contexte statistique fourni par des modèles entraînés sur 1,7 million de données géochimiques. |
| Base de données IsoFind | Comparaison des signatures modélisées aux données analytiques réelles stockées dans le projet. |
Fractionnement isotopique dans le Nexus
Le fractionnement isotopique désigne toute modification de la composition isotopique d'un élément lors d'un processus physique, chimique ou biologique. Le Nexus modélise deux grandes familles de fractionnement.
Fractionnement de type Rayleigh
Le modèle de Rayleigh s'applique aux systèmes fermés dans lesquels le produit est progressivement retiré de la phase source au fur et à mesure que la réaction avance. Il est particulièrement pertinent pour modéliser l'évaporation, la cristallisation fractionnée, ou la précipitation progressive d'une phase minérale.
Dans le Nexus, chaque carte de processus de type Rayleigh expose explicitement les paramètres suivants : le facteur de fractionnement α (ou ε en notation per mil), la fraction réagie f, la valeur δ du réservoir résiduel, la valeur δ du produit instantané, et la valeur δ du produit cumulé. Le bilan de masse est vérifié à chaque étape du workflow.
Fractionnement cinétique
Le fractionnement cinétique intervient lorsque la réaction est incomplète ou irréversible, typiquement lors de processus d'évaporation rapide, de diffusion, ou de précipitation hors équilibre. Le Nexus paramétrise ces processus avec des coefficients cinétiques distincts du coefficient d'équilibre thermodynamique, permettant de modéliser des signatures isotopiques enrichies ou appauvries par rapport à ce qu'une approche d'équilibre prédirait.

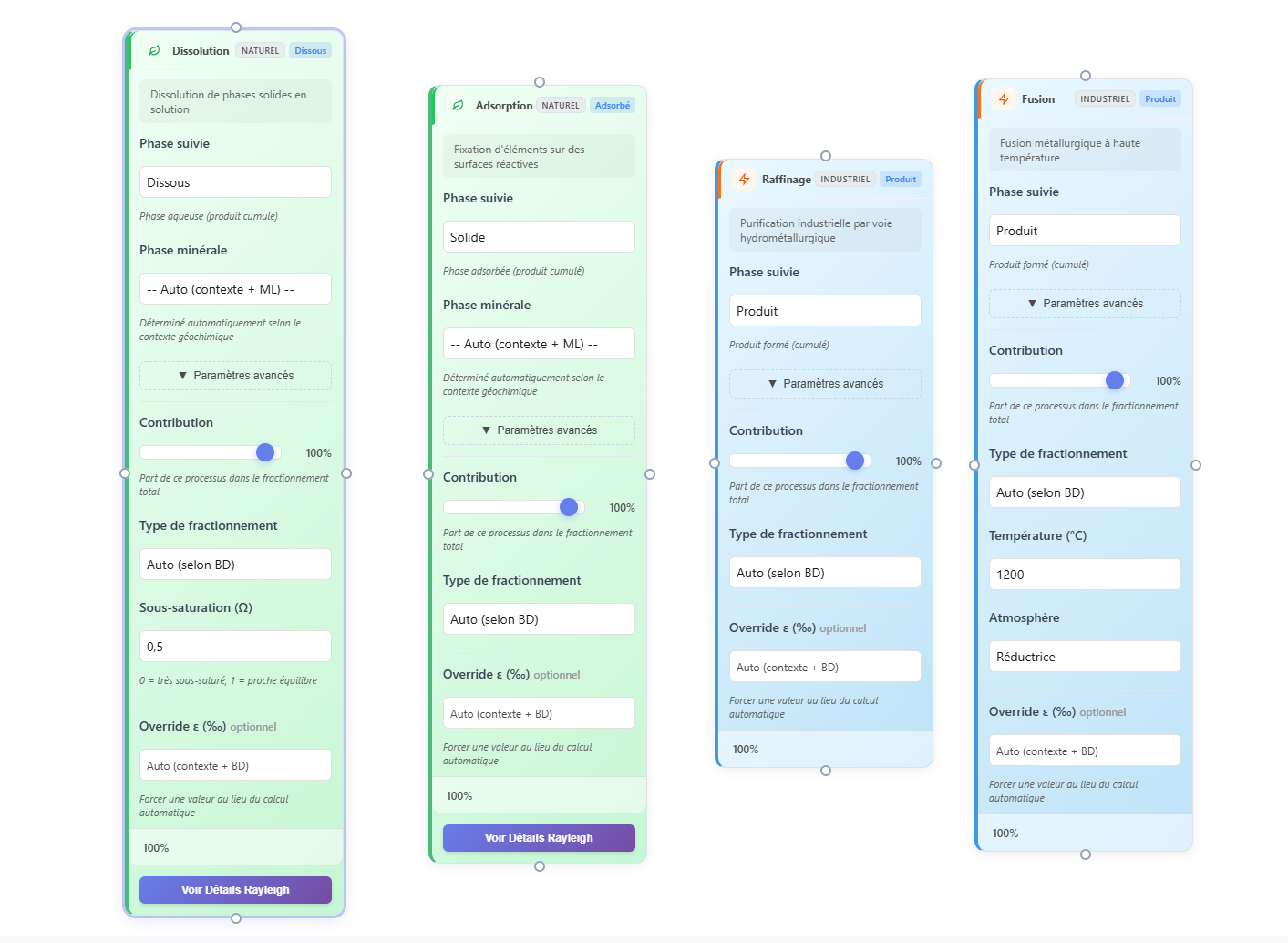

Figure 2 : Cartes de processus avec ses paramètres de fractionnement explicites.
Les cartes de processus
Le canvas du Nexus est une surface de travail sur laquelle on assemble des cartes représentant chaque étape d'un scénario géochimique. Chaque carte correspond à un type de processus et expose les paramètres propres à ce processus.
| Catégorie | Types de processus disponibles |
|---|---|
| Processus naturels | Altération, oxydation, réduction, précipitation, dissolution, adsorption, désorption, complexation, évaporation, diffusion, oxydo-réduction. |
| Processus industriels | Fusion, raffinage, lixiviation, électrolyse, centrifugation, distillation. |
| Signatures isotopiques | Carte de signature initiale (source) et carte de signature finale (cible). Chaque carte porte une valeur δ, une incertitude et une phase. |
| Conditions chimiques | Carte de conditions définissant le milieu : pH, pe, température, force ionique. |
| Analyse | Carte d'analyse déclenchant le calcul du fractionnement et la confrontation aux données réelles. |
| Contraintes temporelles | Carte permettant d'associer une durée à un processus cinétique. |
Les cartes se connectent entre elles par des flèches directionnelles sur le canvas. L'ordre des connexions définit la séquence du scénario géochimique. Un workflow peut inclure des voies parallèles pour modéliser des processus simultanés sur des phases différentes.

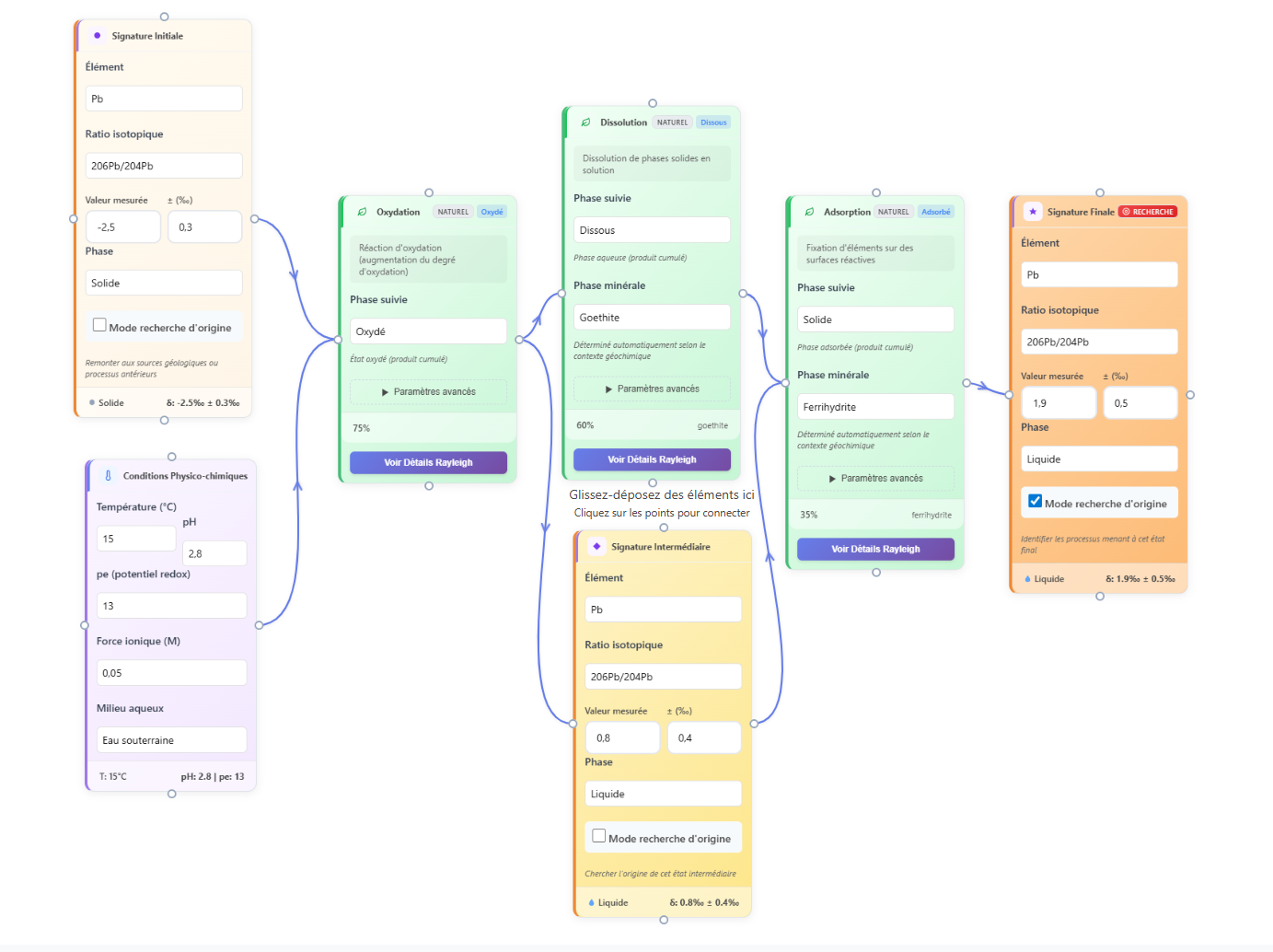

Figure 3 : Exemple de workflow modélisant un drainage minier acide avec deux voies de transfert.
Spéciation et contexte géochimique
La spéciation est intégrée directement dans le Nexus via un panneau dédié. Pour un élément et un jeu de conditions donné, le panneau de spéciation affiche la distribution des espèces en solution, les états d'oxydation dominants et leur proportion respective, ainsi qu'un niveau de confiance associé aux calculs.
Cette information est essentielle pour l'interprétation : deux processus de précipitation apparemment identiques peuvent produire des signatures isotopiques très différentes selon que l'élément est majoritairement sous forme Sb(III) ou Sb(V), par exemple. Le Nexus rend cette dépendance explicite et la lie directement aux paramètres de fractionnement des cartes concernées.
Lier une carte de conditions à un processus avant de déclencher l'analyse permet au moteur de calcul d'ajuster les coefficients de fractionnement en fonction du contexte redox réel, plutôt que d'utiliser des valeurs génériques de la littérature.
Contextualisation par modèles ML
Le Nexus intègre des modèles de contextualisation entraînés sur 1,7 million de données géochimiques. Ces modèles interviennent après les calculs physico-chimiques explicites : ils ne remplacent pas les équations, ils fournissent un contexte statistique qui permet de situer les résultats par rapport à ce qui est observé dans des situations géochimiques comparables.
Un point important sur leur rôle : ces modèles ne prennent aucune décision à la place de l'utilisateur. Leur sortie est un contexte, pas une conclusion. L'interprétation finale repose toujours sur les modèles physico-chimiques explicites, les équations documentées, les paramètres traçables et les références bibliographiques associées à chaque processus.
Chaque calcul du Nexus est tracé. Chaque source bibliographique associée à un processus est identifiable. Aucun résultat n'est produit sans que les hypothèses sous-jacentes ne soient exposées. C'est ce principe de transparence qui distingue le Nexus d'une approche de type boîte noire.
Templates préconfigurés
Pour faciliter la prise en main, le Nexus propose quatre templates géochimiques préconfigurés accessibles depuis le menu Nexus. Chacun illustre un scénario réaliste avec des paramètres géochimiques cohérents.
| Template | Scénario modélisé |
|---|---|
| Drainage minier acide | Oxydation de la pyrite en milieu acide (pH 2-4, pe élevé), dissolution, adsorption sur ferrihydrite, enrichissement en Sb/Fe. |
| Raffinage industriel | Fusion oxydante à 1200°C, lixiviation acide, précipitation sélective, électrodépôt. Enrichissement isotopique lourd en sortie. |
| Altération naturelle | Dissolution d'une roche granitique en milieu acide, complexation organique, adsorption sur kaolinite, précipitation de calcite en zone neutre. |
| Évaporation | Eau météorique initiale sur l'échelle SMOW, deux étapes successives de Rayleigh cinétique avec contrainte temporelle, précipitation d'halite, saumure résiduelle. |
Les templates sont un point de départ, pas un résultat. Une fois chargé, chaque template peut être modifié librement : ajout de processus, modification des paramètres, connexion à des données réelles du projet. Il est conseillé de commencer par un template proche de son cas d'usage avant de construire un workflow entièrement personnalisé.
Ce que cette page ne couvre pas
Cette page présente les principes généraux du Nexus et la logique des fractionnements. Les pages suivantes de cette section détaillent chaque composante de manière opérationnelle.
La page Ajouter/modifier processus explique comment créer, paramétrer et connecter des cartes sur le canvas. La page ML/Contextualisation décrit le fonctionnement des modèles de contextualisation et l'interprétation de leurs sorties. La page Workflow couvre la gestion des onglets, la sauvegarde et le format d'échange .isofind. La page Bases de données de fractionnements présente les référentiels de coefficients disponibles. La page Interpréter le Nexus guide la lecture des résultats et du scoring méthodologique.
